Jeneratör Parçaları Alıcıları İçin Çevresel Koruma Sınıfı Kılavuzu

Aslında pek çok jeneratör müşterisinin, üniteyi sadece “dış ortam kullanımına uygun görünmesi” gereken, önemsiz bir çelik parça olarak görürken, kontrolör tasarımı, ekran, AMF mantığı, ATS özelliği ve devre düzeni konusunda endişelendiğini gördüm. İşte bu sayede bir $90 kutusu, yağmur, tuzlu hava, kir, dizel dumanı, UV ısısı, böcek yuvaları ve titreşimden $300–$900 kontrol sistemini koruyabilmektedir.

Ne ters gidebilir ki?

Samimi cevap: bolca. Ve genellikle ilk gün tükenir.

NEMA muhafaza sınıflandırmaları, elektrikli bileşenlerin yalnızca ciddi su baskınları nedeniyle arızalanmadığı için mevcuttur. Bu elemanlar, sabah saat 3“te oluşan yoğuşma, rüzgârla savrulan toz, bir kez fazla sıkıştırılmış bir conta, ters takılmış bir kablo rakoru, kılcal bir yol açan ucuz bir bağlantı veya arkasında doğrulanmış bir derecelendirme bulunmadıkça neredeyse hiçbir anlam ifade etmeyen bir ”hava koşullarına dayanıklı" etiketi nedeniyle arızalanır.

Jeneratör bileşenleri alıcıları için bu alan, ürün ambalajı değildir. Bu, güvenilirlik sisteminin bir parçasıdır.

Jeneratör Alıcıları NEMA Birim Sınıflandırmalarını Neden Yanlış Yorumluyor?

NEMA muhafaza sınıflandırmaları, bir elektrik muhafazasının toz yağışı, yağmur, karla karışık yağmur, kar, rüzgârla savrulan toz, su sıçraması, hortumla püskürtülen su, pas ve buz oluşumu gibi belirli çevresel sorunlara karşı dayanıklı olacak şekilde tasarlanmış olduğu güvenlik derecesini tanımlar.

Bu ilk bakışta düzgün görünüyor. Ama öyle değil.

İşte zorlu gerçek şu: Pek çok alıcı, NEMA 3R, NEMA 4, NEMA 4X, IP54, IP65 ve IP66 standartlarını bir merdiven gibi değerlendiriyor. Sayı ne kadar yüksekse, kutu o kadar iyi. Bu, düşüncesiz bir satın alma yaklaşımıdır. Bazen de pahalıya mal olan bir satın alma olabilir.

NEMA 3R sınıfı bir ünite, öncelikli endişenin yağmur ve karla karışık yağmur olması durumunda, korunaklı bir dış mekan jeneratör kontrol panosu için son derece uygun olabilir. Ancak bu, rüzgârla savrulan kir, su sıçraması, hortumla püskürtülen su ve pas direnci gibi daha zorlu koşullara karşı tasarlanmış NEMA 4X ile aynı şey değildir. Başka bir deyişle: NEMA 3R, yağmurdan kurtulabilir; ancak web sitesinde tuzlu hava, yıkama, kimyasal sis, kıyı nemi veya pipolu bir servis teknisyeni söz konusu olduğunda aklıma gelen ilk şey NEMA 4X'tir.

Jeneratör, satın alma siparişinizdeki ifadeleri anlamıyor.

Görünürlüğü takdir ediyor.

NEMA ve IP Sınıflandırmaları: Bunları Para Birimi Gibi Dönüştürmeyi Bırakın

IP sınıfı derecelendirmeleri, IEC 60529 standardına dayanmaktadır. İlk rakam, katı cisimlere ve toza karşı koruma derecesini gösterir. İkinci rakam ise suya karşı koruma derecesini gösterir. Örneğin, IP65 genellikle toza karşı sızdırmazlık ve su püskürmesine karşı direnç anlamına gelir. IP66 ise bu su direncini daha güçlü su püskürmelerine karşı artırır.

Yararlı mı? Evet.

NEMA ile karşılaştırılabilir mi? Kolay değil.

NEMA oda sınıflandırmaları genellikle, IP sınıflandırmalarının tam olarak kapsamadığı ekolojik testleri ve kullanım senaryosu varsayımlarını içerir; bunlar, tipine bağlı olarak korozyon davranışları ve su sızması sorunlarından oluşur. İşte bu yüzden tek satırlık dönüştürme tablolarını pek sevmiyorum. Bu tablolar, satış sayfaları için kullanışlı olsa da sahada yapılacak seçimler açısından tehlikelidir.

Eğer bir tedarikçi size “IP65”tir, yani esasen NEMA 4X'tir” derse, bir an durun. Ürünü, conta tipini, onay esasını, bağlantı stilini, kilit sıkıştırma derecesini, kablo giriş planını ve muhafazanın testlerden sonra değiştirilip değiştirilmediğini isteyin. Sonuncusu önemlidir. Mükemmel derecelendirilmiş bir muhafaza, tek bir çirkin açıklık yüzünden bozulabilir.

Alıcının Aday Listesi: Jeneratör Bileşenleri Hangi Sıralamayı Gerektiriyor?

Jeneratör parçaları satın alan birçok müşteri, soyut elektrik kutuları satın almıyor. Bu müşteriler, dizel jeneratör kontrol üniteleri, AMF bileşenleri, ATS kontrol üniteleri, sayaçlar, röleler, DC terminalleri, akü şarj cihazları, alarmlar, düğmeler ve kablo demeti bağlantıları gibi belirli bileşenleri koruma altına alıyor.

Bu, kararı tamamen değiştirir.

Yedek kontrol düzeni için bir sayaçlı jeneratör kontrol paneli Sadece panel düzenine göre değil, aynı zamanda kurulacağı yere göre de değerlendirilmelidir: iç mekan bitki alanı, üstü kapalı alan, açık avlu, konteyner tipi jeneratör ünitesi, deniz kenarındaki şantiye, telekomünikasyon kulesi, çiftlik pompa istasyonu veya geçici inşaat şantiyesi.

Dijital kontrolör yükseltmeleri söz konusu olduğunda, üniteyle ilgili endişeler daha da belirgin hale geliyor. A DSE4610/4620 otomatik başlatmalı dizel jeneratör kontrol ünitesi Elektriksel açıdan uygun olabilir, ancak kullanım ömrü büyük ölçüde panel ara parçalarına, conta yuvalarına, yoğuşma kontrolüne ve kablo geçitlerinin doğru şekilde sızdırmaz hale getirilip getirilmediğine bağlıdır.

Küçük bir sızıntı. Büyük maliyetler.

Aynı durum AMF sistemleri için de geçerlidir. A DSE7220 AMF jeneratör otomatik başlatma kontrol paneli modülü genellikle yedekleme güvenilirliği amacıyla satın alınır. Oysa yedekleme güvenilirliği acı bir ironi barındırır: Cihaz aylarca göz ardı edilerek sessizce nem biriktirebilir, ancak daha sonra bir kasırga gibi ani bir arıza durumunda çalışması beklenir.

Bu bir kavram değil. Yedekleme sistemlerinin tam da bu şekilde güvenlik açığına maruz kalmasının nedeni budur.

NEMA 3R ve 4X Üniteleri: Müşterilerin Gerçekten Önem Verdiği Karşılaştırma

Gerçek hayatta en sık karşılaşılan tartışmalardan biri, NEMA 3R ile 4X üniteleri arasında seçim yapmaktır.

NEMA 3R, muhafazanın yağmur, karla karışık yağmur, kar ve dış ortamda buz oluşumuna karşı korunması gerektiği, ancak kullanım alanında suyla yıkama, rüzgârla taşınan yoğun kir, tuz püskürtmesi veya tahrip edici maddelerin bulunmadığı durumlarda genellikle en mantıklı dış mekan seçeneğidir. Yaygın olarak kullanılır, ekonomiktir ve çoğu zaman yeterlidir.

NEMA 4X, kutunun korozyona ve suya doğrudan maruz kaldığı durumlarda “burada ucuzluğa kaçılmaması” gerektiği anlamına gelen bir derecelendirmedir. Kıyı bölgeleri. Denize yakın alanlar. Kimya tesisleri. Gıda işleme ve yıkama alanları. Atık su arıtma tesisleri. Madencilik destek ekipmanları. İnsanların hâlâ hortumla dolapları yıkadığı kirli ve sıcak ortamlar. Alıcıların, ucuz bir dolabın akıllıca bir seçim olduğunu sanmaktansa, bu konuda gereksiz yere yüksek standartlara yönelmelerini tercih ederim.

En kötü yanı ne mi? Bazı hatalar, derecelendirme hatası gibi görünmüyor. Kontrolör hatası gibi görünüyorlar.

Bir ekran buğulanır. Bir röle tıkırdıyor. Çözülemeyen bir tıkanma, çevre dostu sistemin çalışmasını engeller. Jeneratör otomatik olarak çalışmayı reddediyor. Uzman kontrol ünitesini değiştirir, müşteriye fatura keser ve kimse, sistemin başından beri hatalı olup olmadığını sormaz.

Karşılaştırma Tablosu: Jeneratör Bileşenleri için NEMA ve IP Seçenekleri

Ürünler, Etiketten Daha Fazlasını Sunuyor

NEMA oda sınıflandırmaları, test edilmiş koruma sınıfını gösterir. Ancak şaşırtıcı bir şekilde, malzemedeki zayıf noktaları ortadan kaldırmazlar.

Renkli karbon çeliği, kontrollü dış ortam koşullarında, özellikle maliyetin önemli olduğu ve korozyon riskinin orta düzeyde olduğu durumlarda mantıklı bir seçim olabilir. Korozyonun başlıca sorun olduğu durumlarda ise paslanmaz çelik daha uygun bir seçenektir. 304 paslanmaz çelik yaygın olarak kullanılır, ancak tuz, klorürler ve agresif endüstriyel hava koşullarının olduğu ortamlarda 316 paslanmaz çeliği tercih ederim. Fiberglas takviyeli polyester de zorlu ortamlarda dayanıklı olabilir; ancak alıcıların UV direncini, darbe gereksinimlerini, topraklama stratejisini ve ısı birikimini kontrol etmeleri gerekir.

Isınma sorunları.

Sızdırmaz bir muhafaza ısıyı hapseder ve jeneratör kontrol üniteleri şu anda sıcak motorların, jeneratörlerin, şarj cihazlarının ve güneşin kavurduğu kapak panellerinin yakınında yer almaktadır. Dolayısıyla, “dış mekan jeneratörleri için en iyi ortam koşulları”, her zaman paranın alabileceği en sızdırmaz kutu anlamına gelmez. Çoğu zaman, ısıl tasarımı yetersiz olan tamamen sızdırmaz bir dolap, yoğuşma döngülerine ve elektronik aksamda sorunlara yol açar. Uygun teknik özelliklere, ideal malzemeye, ideal drenaj sistemine ve en iyi kurulum yöntemine ihtiyacınız vardır.

Abartılı değil. Gerekli.

Jeneratör Kontrol Cihazı, Kesici Kadar Güvenli

Panele monte edilmiş bir kontrol cihazı, kağıt üzerinde iyi bir performans gösterebilir, ancak yine de arızanın kaynağı haline gelebilir.

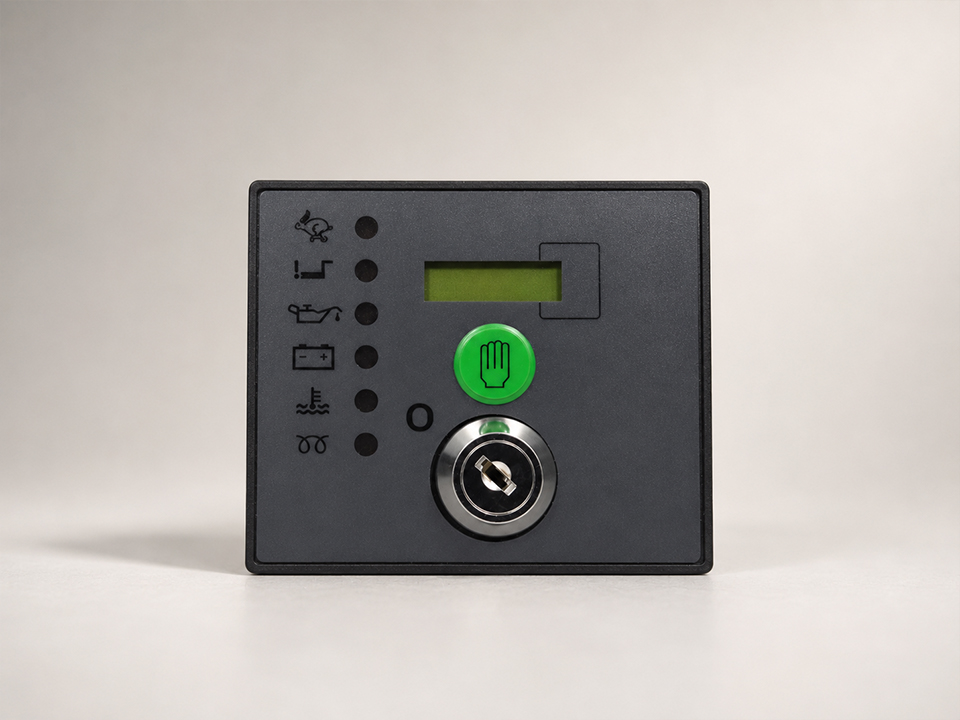

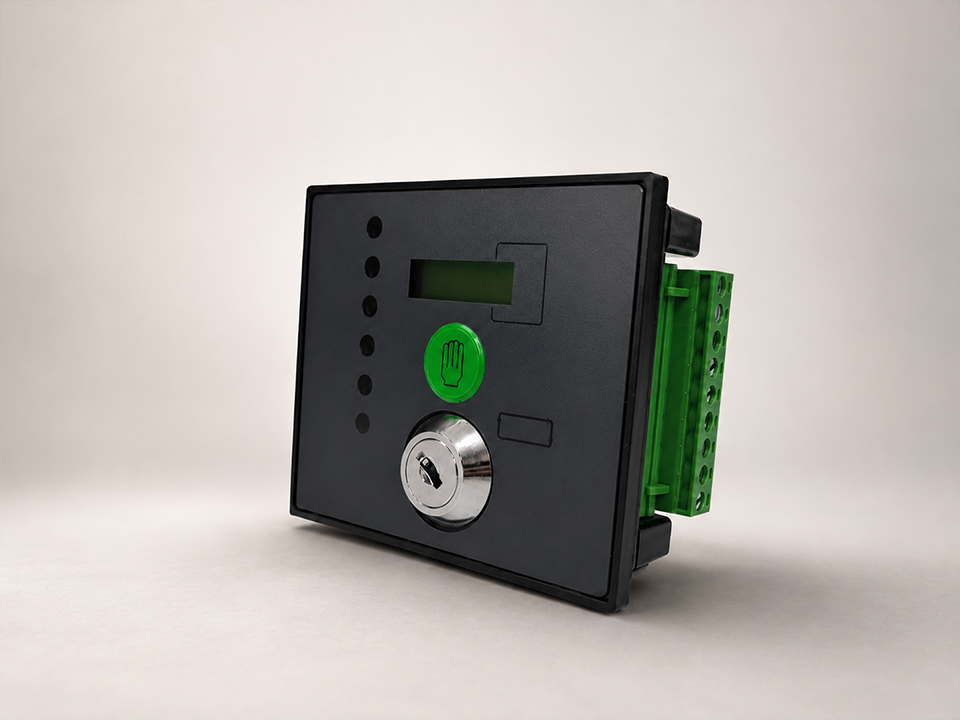

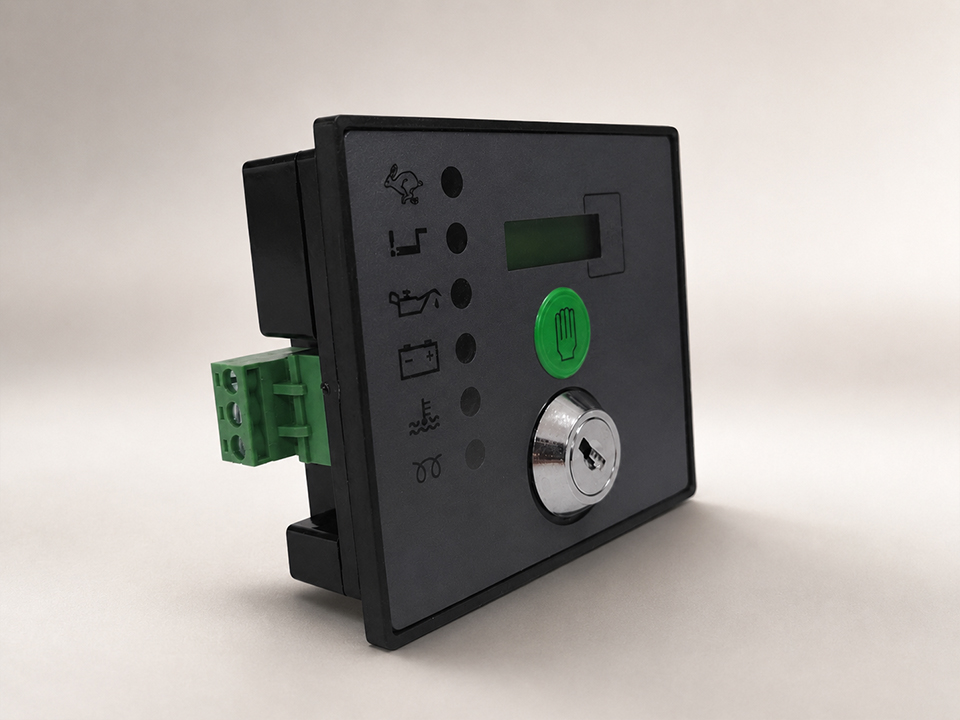

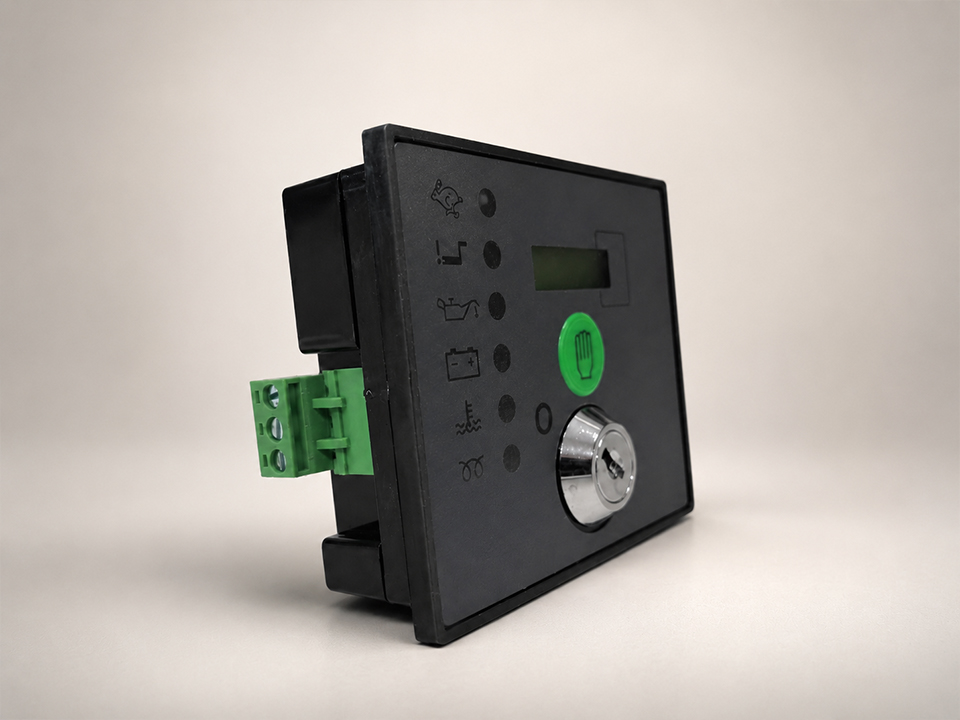

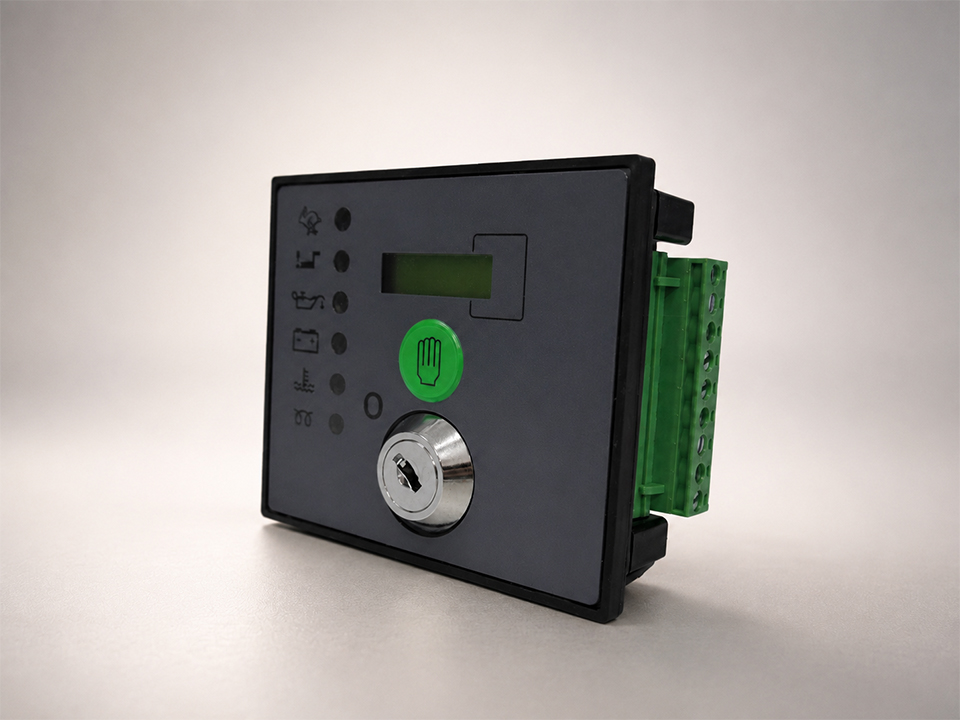

Bir DSE501K anahtarlı çalıştırmalı dizel jeneratör kontrol ünitesi paketi, ön yüzey çevresindeki contanın sıkı oturması önemlidir. Panel kalınlığı da önemlidir. Montajcının bir kenarı aşırı sıkıp diğer köşeyi gevşek bırakıp bırakmadığı da önemlidir. Düşük kaliteli işçilik, iyi bir parçayı bile boşa çıkarabilir.

Aynı uyarı, şu gibi otomatik başlatma sistemlerinde de yer almaktadır: DC20D araç çalıştırma/durdurma dizel jeneratör kontrol ünitesi. Otomatik başlatma mekanizması, paslanmaya karşı dayanıklı olmayan düşük voltajlı sinyallere dayanır. Kalitesiz bir cihazın kontrol ünitesini su basmasına gerek yoktur. Sadece terminalleri oksitleyecek ve sinyalleri bozacak kadar nem üretmesi yeterlidir.

ATS mantığı devreye girdiğinde ise işler bir kez daha ciddileşiyor. A DSE7220 ATS otomatik başlatma kontrol ünitesi, dizel jeneratör setleri için Bu, elektrik şebekesinde bir arıza meydana geldiğinde gücün nasıl aktarılacağını belirleyen zincirin bir parçasıdır. Bu kontrol yolunu korumak sadece göstermelik bir önlem değildir. Bu, işlevsel bir tehdit yönetimidir.

Şantiye Koşulları, Broşür Metninden Her Zaman Daha Önemlidir

Muhafazayı veya jeneratör kontrol panosunu satın almadan önce şu soruları sorun:

Dolap doğrudan yağmura mı maruz kalacak, yoksa rüzgardan korunmuş bir şekilde çiseleyen yağmura mı?

Saha kıyı bölgesi mi, kimyasal atıklarla kirlenmiş mi, tarımsal mı, kirli mi yoksa temizlenmiş mi?

Servis teknisyenleri, dağıtımdan sonra ilave delikler açacak mı?

Kablo rakorları, üniteye uygun şekilde sıralanmış ve monte edilmiş mi?

Güneş ışığı, dolabın içini elektronik cihazlar için ideal sıcaklığın üzerine çıkaracak mı?

Yoğuşma yolu, dinlenme alanı, tahliye sistemi, ısıtma sistemi veya kurutucu planı mevcut mu?

Zararlı böcekler, kemirgenler ve çamur arıları içeri girebilir mi?

Operatörler temizlik sırasında jeneratörü suyla yıkayacak mı?

Basit sorunlar. Pahalı çözümler.

İşte bu noktada kesin bir görüş belirtmek istiyorum: Jeneratör bileşenleri müşterileri artık “Su geçirmez mi?” diye sormayı bırakmalı. Bu ifade çok belirsiz. NEMA muhafaza sınıflarını, IP koruma derecesini, ürün özelliklerini, conta tasarımını, onay kriterlerini ve kurulum kısıtlamalarını sorun. Ardından muhafazayı, satış teklifinde yer alan hayali versiyonuna değil, tesisin gerçek durumuna göre seçin.

Dış Mekan Jeneratör Parçaları İçin Muhafaza Seçimi Konusundaki Genel Kuralım

İç mekânda bulunan ve tamamen kuru olan jeneratör odaları için NEMA 1 veya buna eşdeğer bir iç mekan paneli uygun olabilir.

Temel dış mekan yedek jeneratör kullanımı konusunda, tartışmaya NEMA 3R seviyesinden başlıyorum; maruz kalma durumu gerektiriyorsa daha yüksek seviyelere geçiyorum.

Şiddetli yağışların yanı sıra rüzgârla savrulan toz veya boru temizliği durumlarında, pazara ve teknik belgelere bağlı olarak NEMA 4 veya IP65/IP66 sınıfı koruma özelliklerini değerlendiririm.

Kıyı bölgeleri, korozyona maruz kalan ortamlar, atık su tesisleri, denizcilik, kimya veya gübre üretim tesisleri gibi ortamlar için NEMA 4X standardına uygun ve korozyona dayanıklı ürünler istiyorum. Sadece bir etiket değil. Gerçek malzeme.

Titreşimli jeneratör setlerine monte edilen kontrol elemanları söz konusu olduğunda, herhangi bir değerden etkilenmeden önce kilit sıkıştırmasını, contanın kalitesini, kablo gerilim azaltma sistemini ve panel kesiklerinin sabitlenmesini kontrol ederim.

Asıl önemli olan paket değil, kurulum sistemidir.

Jeneratör Kontrol Panellerini İşlevsiz Hale Getiren Tipik Hatalar

En büyük hata, derecelendirilmiş bir ünite satın alıp ardından bu üniteye derecelendirilmemiş bağlantı noktalarını takmaktır. Her kablo TV bağlantısı, güvenlik prosedürüne uymalıdır. Gevşemiş bir rakor, önemsiz bir ayrıntı değildir; bu bir arıza yoludur.

İkinci hata, yoğuşmayı göz ardı etmektir. Dış mekandaki jeneratör dolapları, sıcaklıkların yükselip alçalmasıyla birlikte genleşip büzülür. Nemli hava içeri girer, soğur, yoğuşur ve temas eden yüzeylere yapışır. Nemli bölgelerde bu durum, gözle görülür yağıştan bile daha ciddi sorunlara yol açabilir.

Üçüncü hata, NEMA 4X standartlarına uygun bir ortamda NEMA 3R ürünlerinin kullanılmasıdır. Bir tarım kimyasalları deposu, deniz kenarındaki bir telekomünikasyon tesisi veya atık su pompa istasyonu “sadece açık havada” bulunan yerler değildir. Bu ortamlar kimyasal ve mekanik açıdan zorlu koşullara sahiptir.

Dördüncü hata, kontrol cihazının markasının kusurlu bir ünitenin eksikliklerini telafi edebileceğine inanmaktır. Bu mümkün değildir. Daha iyi bir modül bile yine de tamamen kuru ve istikrarlı bir elektrik ortamına ihtiyaç duyar.

SSS: Jeneratör Parça Alıcıları için Çevresel Oda Puanları

Jeneratör bileşenleri için hangi oda sınıfı gereklidir?

Jeneratör parçaları genellikle ortamın maruz kaldığı koşullara uygun bir koruma derecesine ihtiyaç duyar; NEMA 3R, standart dış mekan yağmur koruması için genellikle idealdir; NEMA 4 veya 4X ise rüzgârla taşınan toz, hortumla püskürtülen su, pas, tuzlu hava, kimyasal maruziyet veya dizel jeneratör gruplarının çevresindeki yıkama ortamları için tercih edilir. En uygun çözüm, bölgeye, ürüne, kablo erişimine ve bakım uygulamalarına bağlıdır.

Kapalı bir yedek jeneratör için NEMA 3R yeterli olabilir. Deniz kenarındaki bir jeneratör için ise paslanmaz çelik veya korozyona dayanıklı başka bir malzeme kullanılarak üretilmiş NEMA 4X standardını kesinlikle dikkate almanızı öneririm. Zorlu inşaat veya madencilik koşullarında kullanım söz konusu olduğunda, toz sızdırmazlığı ve titreşime dayanıklı kablo düzenlemesi daha da fazla önem kazanır.

NEMA 3R, dış mekan jeneratörleri için yeterince uygun mu?

NEMA 3R, ünite esas olarak yağmur, karla karışık yağmur, kar ve dış ortamda buz oluşumuna maruz kaldığı durumlarda dış mekan jeneratörleri için yeterli olabilir; ancak hortumla yıkama, tuz yoğunluğu yüksek hava, zorlu endüstriyel ortamlar veya rüzgârla sürekli taşınan toz gibi durumlar için kesinlikle tercih edeceğim sınıflandırma değildir. Bu, işlevsel bir sınıflandırmadır; her duruma karşı tam koruma sağlamaz.

Müşteriler, “dış mekan” ifadesini okuduklarında kafaları karışır ve artık buna inanmazlar. Çatı altındaki dış mekan, okyanus kenarındaki dış mekanla aynı şey değildir. Arizona’daki dış mekan tozu, atık su pompa istasyonunun yanındaki dış mekan tozuyla aynı değildir.

NEMA 3R ve NEMA 4X ortam sınıflandırmaları arasındaki fark nedir?

NEMA 3R, esas olarak yağmur, karla karışık yağmur, kar ve buz oluşumuna karşı dış koruma sağlamayı amaçlarken, NEMA 4X rüzgârla taşınan kir, sıçrayan su, hortumla püskürtülen su ve aşınmaya karşı daha güçlü koruma sunar; bu da onu zorlu endüstriyel ortamlar, kıyı bölgeleri, yıkama işlemleri veya kimyasallara maruz kalan jeneratör uygulamaları için daha uygun bir seçenek haline getirir. Aradaki fark estetik değildir; maruz kalma toleransıdır.

Açık sözlü görüşüm şudur: Eğer korozyon veya hortum temizliği web sitesinin bir parçası haline gelirse, NEMA 3R genellikle boş bir umuttan ibarettir. NEMA 4X, daha ciddi bir sorunu ele aldığı için maliyeti daha yüksektir.

IP oda sınıflandırmaları, NEMA muhafaza sınıflandırmalarıyla aynı mıdır?

IP oda sınıflandırmaları, NEMA ünite sınıflandırmalarıyla aynı değildir; zira IP kodları katı cisimlere ve suya karşı koruma üzerine odaklanırken, NEMA sınıflandırmaları aşınma direnci, kaplama, yapım standartları ve kullanım ortamı gibi daha geniş çevresel koşulları da kapsayabilir. Dönüştürme tabloları yardımcı olur, ancak tasarım kararlarını etkilememelidir.

IP65 ve IP66, özellikle dünya çapında satın alımlar için geçerli standartlardır. Yine de, ürünün hangi malzemeden yapıldığını, nasıl test edildiğini ve yapılan değişikliklerin belirtilen koruma derecesini koruyup korumadığını sorunuz.

Dış mekanda kullanılan jeneratörler için en etkili koruma sınıfı hangisidir?

Dış mekan jeneratörleri için en uygun koruma sınıfı, maruz kalınan koşullara en doğru şekilde uyan en düşük sınıftır; ancak pek çok yedek ve endüstriyel alıcı, genel yağmur koşulları için NEMA 3R’yi, suyla yıkama ve rüzgârla taşınan toz için NEMA 4’ü ve zorlu kıyı veya endüstriyel ortamlar için NEMA 4X’i dikkate almalıdır. Gerekenden fazla teknik özellikler para israfına yol açar; gerekenden az teknik özellikler ise bütünlüğü bozar.

Jeneratör kontrol cihazları söz konusu olduğunda, tüm montaj sürecine önem veriyorum: muhafaza kalitesi, conta, ön panel ara parçası, geçit contaları, tahliye borusu yöntemi, kurulum açısı, rezonans ve servis performansı. Değerlendirme, tartışmanın başlangıç noktasıdır.

Jeneratör kontrol ünitesi bileşenleri için ayrı bir hava koşullarına dayanıklı koruma gerekli midir?

Jeneratör kontrol modülleri, dış panellere, açık kapaklı bölmelere, mobil jeneratör şasilerine, pompa istasyonlarına, telekom tesislerine veya nem, kir, titreşim, böcekler ya da aşındırıcı havanın terminallere ve devre kartlarına ulaşabileceği her türlü alana monte edildiğinde, farklı düzeyde hava koşullarına dayanıklı koruma gerektirir. Kontrol modülünün ön paneli tek başına tüm kablolama sistemini korumaz.

Sadece ön ekrana bakmayın. Panelin arkasına da bakın. Su, korozyon, gevşemiş terminaller ve yoğuşma tam da orada sessizce işlerini yaparlar.

Başarısızlık sizin yerinize seçmeden önce odayı seçin

NEMA birim derecelendirmelerini anlayan bir jeneratör müşterisi, acil durum yedek parçalarını daha az satın alır.

İşte mesele tam da bu.

Bir jeneratör kontrol ünitesi, AMF modülü, ATS kontrol ünitesi, kontrol kutusu veya panel kiti satın almadan önce, bu cihazların nereye yerleştirileceğine ve orada hangi etkenlere maruz kalacağına karar verin. Yağmurun etkisi açıktır. Tuz, kir, sıcaklık, yoğuşma, titreşim ve hatalı kurulum ise daha sinsi etkenlerdir.

Yedek paneller ve kontrol üniteleri için, öncelikle ihtiyacınız olan bileşeni belirleyin, ardından oda planını web sitesiyle eşleştirin. Kontrol kutuları, otomatik çalıştırma bileşenleri, AMF kontrol cihazları, anahtarlı çalıştırma kitleri ve ATS uyumlu dizel jeneratör kontrol sistemleri için SmartGen Bileşenleri seçeneklerini değerlendirin, ardından jeneratörün yılın en zorlu hava koşullarında bile çalışabilmesi için gerekli koruma seviyesini seçin.

Çünkü öyle.
